汽车加速器踏板位置感测器(APP)检测

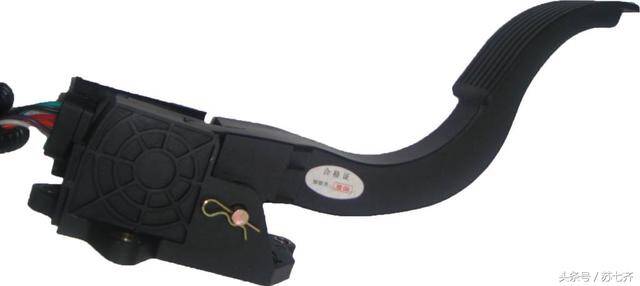

加速器踏板位置感测器(APP)与电子节气门配合使用,它安装在加速器踏板转轴上,用于检测加速器踏板的踩下程度。
加速器踏板位置感测器(APP)的结构与原理类似于节气门位置感测器,也是利用了滑变电阻的特性。当加速器踏板踩下的量变化时,ECM收到不同的电压信号。ECM根据此电压信号的大小以及变化来判断驾驶员的动力需求,并控制电子节气门的开度,改变进气量与喷油脉宽,控制发动机的动力输出。
为了确保高度精确而可靠的控制和异常性检测,APP 感测器分别配有两个感测器(主和副)。
加速器踏板位置感测器故障现象及诊断:
当加速器踏板位置感测器信号异常时,可能会导致怠速过高、无法加速/加速不良、加速冲击等故障现象。
加速器踏板位置感测器的主要故障原因包括:
1.感测器内部损坏。
2.连接器或线路断路/短路。
3.加速器踏板卡滞。
性能检查:
加速器踏板位置感测器性能好坏的测量方法,有电阻测量、电压测量、数据查看等方法。
1.电阻测量:
断开感测器连接器,使用万用表测量常温下电源与接地端子之间的电阻,应有某固定阻值(由车型而定)。
转动节气门,测量接地与信号端子之间的电阻,其电阻值随节气门打开而阻值线性变化。用相同的方法测量电源与信号端子之间的电阻,其电阻值则反向变化。
2.电压测量:

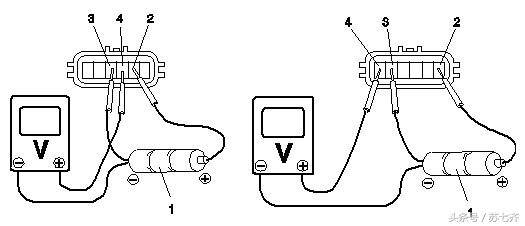

(1)为APP感测器(主)准备3节1.5V的新电池(1),电池串联(检查总电压是否为4.5-5.0V),把电池组的正极连接到感测器的"Vin 1"端(2),把负极连接到感测器的"Ground(接地)1"端(3)。然后,用伏特计,把正极端子连接到感测器的"Vout 1"端(4),负极端子与电池连接。(参考左图)
(2)为APP感测器(副)准备3节1.5 V的新电池(1),电池串联(检查总电压是否为4.5-5.0 V),把电池组的正极连接到感测器的"Vin 2"端(2),把负极连接到感测器的"Ground(接地)2"端(3)。然后,用伏特计,把正极端子连接到感测器的"Vout 2"端(4),负极端子与电池连接。(参考右图)
(3)不压和全压加速器踏板时,按照下面的规定,测定输出电压的变化。如果感测器电压超出了规定的电压,或者,不按照下表所示呈线性变化,则更换APP感测器组件。

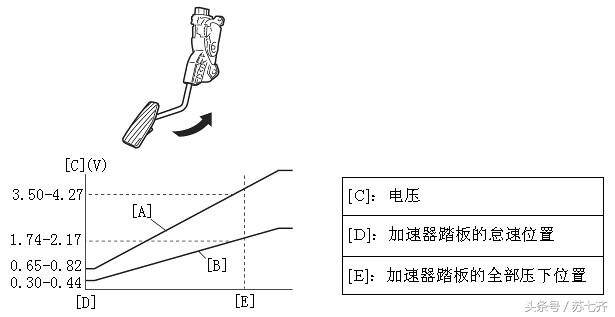

APP感测器的输出电压:
APP感测器(主)的输出电压[A]:0.70-3.70V,随着加速踏板的压下程度而变化。
APP感测器(副)的输出电压[B]:0.325-1.85V,随着加速踏板的压下程度而变化。
