如何使用MVP+Clean架构去构建和实现APP

发表于：2024-04-29 作者：创始人

编辑最后更新 2024年04月29日，一. 介绍通过本文可以了解MVP+Clean架构那些事，以及如何使用此架构去构建和实现APP。通常做一个APP，一般拿到需求构建项目的时候基本上采用的是mvc模式，可以不假思索，顺手拈来，且快而精简。

一. 介绍

通过本文可以了解MVP+Clean架构那些事，以及如何使用此架构去构建和实现APP。

通常做一个APP，一般拿到需求构建项目的时候基本上采用的是mvc模式，可以不假思索，顺手拈来，且快而精简。

在编码的过程中基本上我们感觉不到MVC模式的层次感，除了数据层独立出来之外，UI和业务处理基本都是黏在一起的，虽然感觉不到，但是我们能很快的实现需求。

而MVP+Clean架构，区别于MVC模式，第一感就是你能体会到MVP+Clean模式带来的层次感。虽然在编码过程中多了很多步骤，但是它在单元测试以及后期需求变更的应对上，体现得更高大上。

二. 架构说明

1. 传统的MVC

界面和业务逻辑黏在一起，功能实现即是展示

2. MVP+Clean

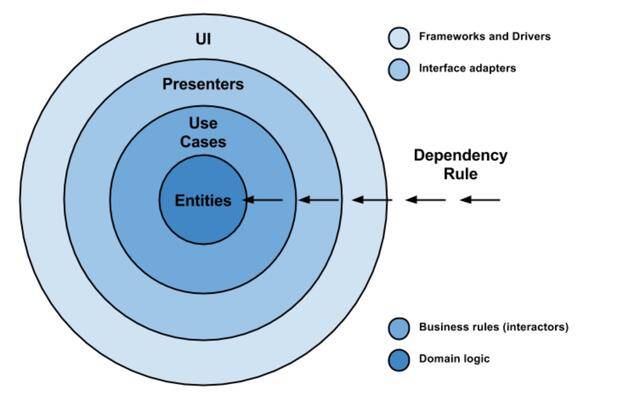

图一为clean架构在Android上的体现，里层的不依赖于外层，里层核心功能部分可以完全脱离系统，当实现另一套UI时，只需要修改UI层即可

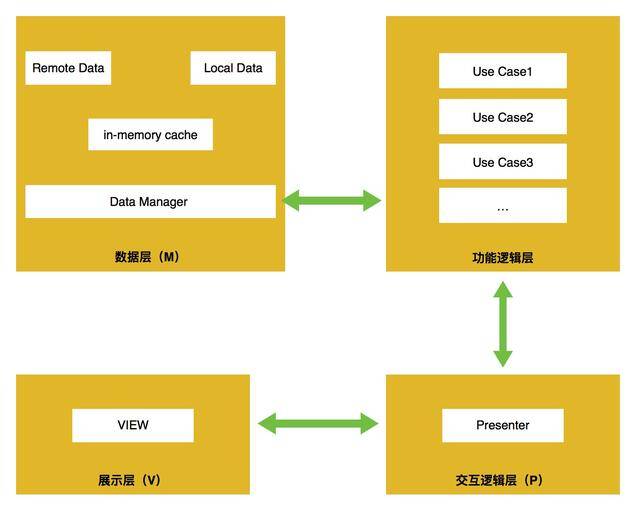

图二为mvl-clean具体的体现和实现，对于数据层、功能逻辑层、交互逻辑层、展示层可以独立进行测试。一般编写交互逻辑层测试用例即可，可以兼顾测试到交互以及业务功能逻辑。

图一

图二

3. MVP+Clean优缺点

通过上面架构图可以看得出，clean架构层次清晰，一层套一层，里层核心逻辑完全不依赖于外层的表现。

优点如下：

①. 易于测试

在MVC模式下，因为逻辑和UI黏在一起，想针对功能逻辑进行测试，都得从编写Android UI测试用例开始，我们知道编写Android UI测试是一件很烦的事情，在考虑各种交互的同时，还要兼顾各种逻辑数据处理的情况，而且需要在真机或者是模拟器上进行测试。

而在MVP-Clean模式下，我们可以抛开Android UI层的测试（毕竟UI层是经常变动的，编写UI测试工作量太大），可以直接编写功能逻辑的测试用例，而且不需要真机或模拟器。

②. UI及功能模块独立

模块之间耦合度低，添加和删除单独UI或功能模块更加容易

③. 代码复用性高

功能模块独立并单一，可直接复用。

④. 易于应对需求变更

UI层的改动，修改UI；功能变更，修改功能模块，对于需求变更的修改更具有针对性。

缺点如下：

①. 代码量增多

每一层之间基本上都是根据界面进行适配访问，需要定义很多界面以及适配器。

②. 需要考虑界面的通用性

编写层级之间的界面时，对于数据的传递以及适配，需要考虑充分，谨慎修改。因为修改界面，牵扯到他下一层的实现，定义界面时尽量抽象。

③. 相对而言开发进度慢

对于一个简单的app，考虑事情过多，影响开发进度；不适合开发一些尝试想法的app。

三. 实现

最好的体现和表达就是拿实践说话，下面就是针对于上面的架构，从需求分析到最终实现，以及后期需求变更的应对，做了一个demo。

其实现过程基本上是由里而外。

下面以网易云视频上传及相关信息为例：

需求
展示通过ShareREC c2d demo录制的本地视频文件列表
展示已经上传到网易云端的视频列表3. 上传本地视频文件到网易云端
架构设计

根据上面需求，采用MVP+Clean架构，来设计我们所需要实现的三个核心功能：获取本地视频、获取网络视频、上传视频。
另外对于上传视频功能，为了体验更友好，我们需要显示上传进度，并且需要实现断点续传，那么我们就需要缓存视频上传过程中的相关信息。
通过上面的分析，我们定义两个数据源获取类：本地视频数据源LocalVideoRepo、云端视频数据源NetVideoRepo
对应需要的实体对象：本地视频信息LocalVideoInfo、网络视频信息NetVideoInfo、视频上传信息UploadInfo
功能逻辑事件处理：获取本地视频GetLocalVideoCase、获取云端视频GetNetVideoCase、上传视频UploadVideoCase（此步骤均在线程池中操作）
交互逻辑层：处理本地视频相关交互及逻辑处理LocalVideoPresenter、云端视频LocalVideoPresenter、视频上传UploadVideoPresenter（针对此步骤编写单元测试用例）
界面：MainActivity、LocalVideoFragment、NetVideoFragment

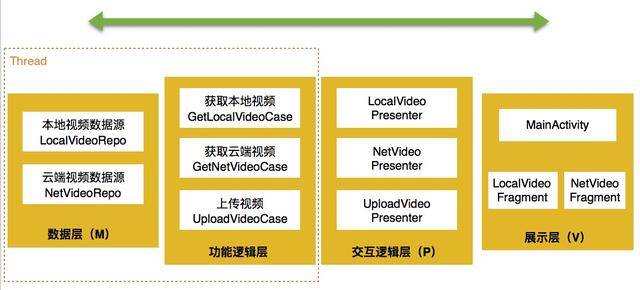

根据上面说明，其核心内容结构设计图如下

3. 数据层开发

由于数据源来自于网络和本地、并且还需要缓存上传信息（这里我们将上传信息缓存到本地）

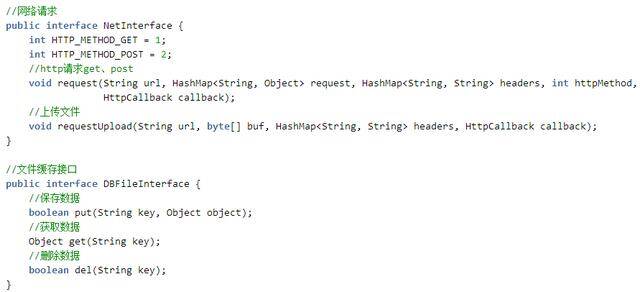

将具体实现部分独立出来（方便后面修改和测试等，后面测试部分会提及到），所以定义了两个基本功能界面NetInterface和DBFileInterface

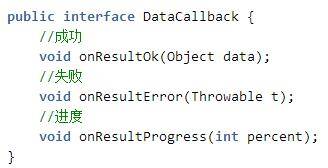

定义数据返回统一界面

本地视频数据源LocalVideoRepo，实现三个界面：获取本地视频、获取视频上传信息、保存视频上传信息（见附件demo中代码）

云端视频数据源NetVideoRepo，实现获取网络视频界面、以及相关上传相关的界面（见附件demo中代码）

4.功能逻辑层开发

实现本地/云端视频获取、上传视频功能。

5.交互逻辑层开发

定义用户交互界面，例如显示本地视频界面的交互设计到载入状态和列表显示两部分，对应的界面定义如下

对应的LocalVideoPresenter则实现LocalVideoContract.Presenter界面，并进行view交互处理

public class LocalVideoPresenter implements LocalVideoContract.Presenter {private GetLocalVideoCase getLocalVideoCase;private LocalVideoContract.View localVideoView;private int loadLocalVideoStatus = LocalVideoContract.LOAD_STATUS_IDLE;private CaseHandler caseHandler;public LocalVideoPresenter(LocalVideoContract.View localVideoView) {this(localVideoView, new GetLocalVideoCase(), CaseHandler.getInstance());}public LocalVideoPresenter(LocalVideoContract.View localVideoView, GetLocalVideoCase getLocalVideoCase, CaseHandler caseHandler) {this.localVideoView = localVideoView;//对应的交互viewthis.localVideoView.setPresenter(this);//委托view的交互为当前presenterthis.getLocalVideoCase = getLocalVideoCase;//功能实现类this.caseHandler = caseHandler;//处理线程以及返回数据的回调控制}public void loadVideos() {if (loadLocalVideoStatus == LocalVideoContract.LOAD_STATUS_ING) {return;}//设置view为正在载入状态setLoadVideoStatus(LocalVideoContract.LOAD_STATUS_ING);//执行载入任务caseHandler.execute(getLocalVideoCase, new GetLocalVideoCase.RequestValues(null), new BaseCase.CaseCallback() {public void onSuccess(GetLocalVideoCase.ResponseValue response) {if (response.localVideoInfoList == null || response.localVideoInfoList.isEmpty()) {//设置view为载入数据为空的状态setLoadVideoStatus(LocalVideoContract.LOAD_STATUS_NO_DATA);return;}//设置view为载入成功的状态setLoadVideoStatus(LocalVideoContract.LOAD_STATUS_SUCC);//显示视频列表viewlocalVideoView.showLocalVideoList(response.localVideoInfoList);}public void onError(GetLocalVideoCase.ErrorValue error) {if (error.t != null) {error.t.printStackTrace();}//设置view为载入失败的状态setLoadVideoStatus(LocalVideoContract.LOAD_STATUS_FAILED);}});}private void setLoadVideoStatus(int status) {loadLocalVideoStatus = status;localVideoView.showLocalVideoLoadStatus(loadLocalVideoStatus);}}

原则上，定义的View和Presenter界面尽量最小功能集，将不同view的交互定义不同的presenter，便于代码复用，可控性高。

这样当一个界面可以多个不同的view自行组合时，只需要实现相应的几个View界面即可；或者是多个界面可以共享使用同一个View界面。

6.编写测试用例

上面完成后，基本上除了界面外，我们的功能和交互都已经完成了。这个时候，我们就可以编写测试用例，进行测试了。

这里我们使用测试框架：junit和mockito

因为是junit测试用例，是在纯java的环境下跑测试的，所以如果代码中有android.*时，会报错。

因此我们编码过程中尽量避免使用到android.*，当然在子线程中更新view无法避免会使用到Handler。

不用担心，在实现的地方，我们尽量使用界面去定义，然后在测试中实现此界面而不使用Handler，然后替换实现即可，因为测试中实现回调界面即可，而不需要使用handler

例如，启线程池的ThreadPoolCaseScheduler中我们会使用到Handler，在测试时，我们可以编写TestCaseScheduler实现BaseCaseScheduler界面替代ThreadPoolCaseScheduler

public class ThreadPoolCaseScheduler implements BaseCaseScheduler {private Executor executor;private final Handler mHandler = new Handler();public ThreadPoolCaseScheduler() {executor = Executors.newCachedThreadPool();}public void execute(Runnable runnable) {executor.execute(runnable);}public  void notifyResponse(final R response, final BaseCase.CaseCallback callback) {mHandler.post(new Runnable() {public void run() {callback.onSuccess(response);}});}public  void notifyError(final E error, final BaseCase.CaseCallback callback) {mHandler.post(new Runnable() {public void run() {callback.onError(error);}});}}public class TestCaseScheduler implements BaseCaseScheduler {public void execute(Runnable runnable) {runnable.run();}public  void notifyResponse(final R response, final BaseCase.CaseCallback callback) {callback.onSuccess(response);}public  void notifyError(final E error, final BaseCase.CaseCallback callback) {callback.onError(error);}}

对应的LocalVideoPresenterTest测试用例代码如下：

  public class LocalVideoPresenterTest {@Mockprivate GetLocalVideoCase getLocalVideoCase;@Captorprivate ArgumentCaptor callbackCaptor;@Mockprivate LocalVideoContract.View localVideoView;//模拟一个view对象private LocalVideoPresenter localVideoPresenter;@Beforepublic void setupLocalVideoPresenter() {MockitoAnnotations.initMocks(this);//使用TestCaseScheduler替换包含Handler的ThreadPoolCaseSchedulerCaseHandler caseHandler = new CaseHandler(new TestCaseScheduler());localVideoPresenter = new LocalVideoPresenter(localVideoView, getLocalVideoCase, caseHandler);}@Testpublic void loadVideos_success() throws Exception {localVideoPresenter.loadVideos();//载入视频verify(getLocalVideoCase).setCaseCallback(callbackCaptor.capture());//捕获getLocalVideoCase的数据回调参数List list = new ArrayList();list.add(new LocalVideoInfo("test1"));//设置回调数据为listcallbackCaptor.getValue().onSuccess(new GetLocalVideoCase.ResponseValue(list));//验证localVideoView会调用两次showLocalVideoLoadStatus方法，并且一次为载入中状态，一次为载入成功verify(localVideoView).showLocalVideoLoadStatus(LocalVideoContract.LOAD_STATUS_ING);verify(localVideoView).showLocalVideoLoadStatus(LocalVideoContract.LOAD_STATUS_SUCC);}}

更多的测试部分，可以查看demo中的源码。

在编写NetVideoPresenterTest时，也出现一个问题，这里使用的NetworkHelper中会用到org.apache.*，而找不到此类，我们同样采用了上面的方式，测试时实现了NetInterface界面取代NetworkHelper的实现。

注：在编写前面步骤的代码时，尽量避免使用到非jdk的api；如果无法避免，就得抽象成统一界面，然后再实现，方便后面的修改和测试。

7.UI开发

在实现的UI界面，我们需要实现上面的交互View界面体现到UI上，并指定其Presenter。

public class LocalVideoFragment extends Fragment implements UploadVideoContract.View, LocalVideoContract.View

public class NetVideoFragment extends Fragment implements NetVideoContract.View

我们可以看到本地视频界面会有两个View组成，1.显示视频列表的View，2.上传视频的View，所以需要继承这两个View；

而云端视频界面不用上传视频，则只需继承列表View即可

8.编写UI测试用例

由于UI变动性比较大，并且编写UI测试细节多，个人觉得没有编写UI测试用例的必要，手工点点更快很准；如果是压力测试编写monkey脚本进行测试即可。

9.针对各种变更的修改

界面上的变更，如果只是UI修改，而功能不变，则直接修改UI，实现相应的View界面即可，不用改变非UI层的代码；如果涉及到UI功能变更，添加新的View界面和Presenter从新实现即可。
调制解调器构改变，需要修改UI、Presenter的实现、以及功能逻辑层XXXCase
缓存、网络框架策略的修改，添加对应的界面代理实现，并应用即可。
