低成本DIY打造接入米家APP的智能暖气壁挂炉
对于冬日里的上班族来说暖气壁挂炉没必要24小时运行，但如何能实现早上上班出门后自动关闭暖气，下班回家前提前1小时自动启动暖气呢。通常暖气炉子不带定时开关机功能，更不会带有通过APP远程控制或者与其他智能家居（如米家APP）设备联动的功能了。本文介绍一种成本低且简单的方法DIY一个智能暖气壁挂炉，可以实现定时开关暖气、手机APP远程开关暖气以及与其他智能设备联动。
第一步 找到壁挂炉温控线所在位置
可以参照下图对应自家壁挂炉品牌找到温控线所在位置，此图片来自百度。如果你家的壁挂炉没有温控线，那么后面也就不用看了。

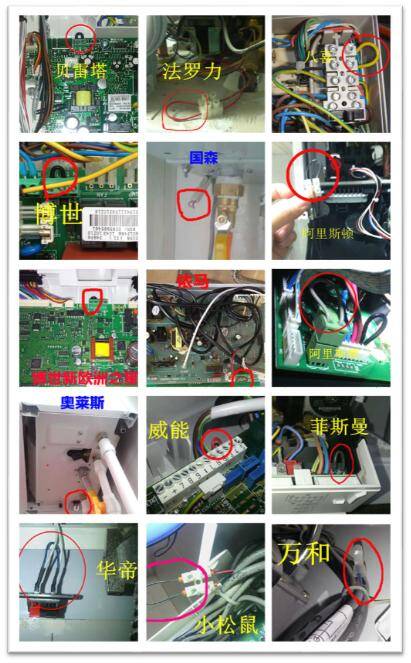

各品牌温控器所在位置
第二步 准备继电器及连接线
某宝购买继电器（1元钱左右），可以买一组常开型继电器，线圈电压可以选择5V。继电器的作用不懂的可以百科。下图是我选择一款继电器。
5V继电器
找一个废的USB公头，或者某宝购买（5毛钱左右）。连接到继电器的线圈两端。另两端也接好电线准备插入壁挂炉的温控器中。连接好后如下图。

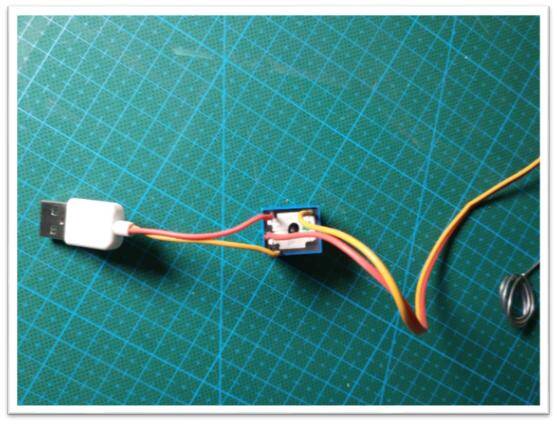

继电器接显示意图
第三步 将继电器与壁挂炉连接
以我家BAXI壁挂炉为例，首先找到温控器接线处，并取下短接线，接入上一步中准备好的继电器。

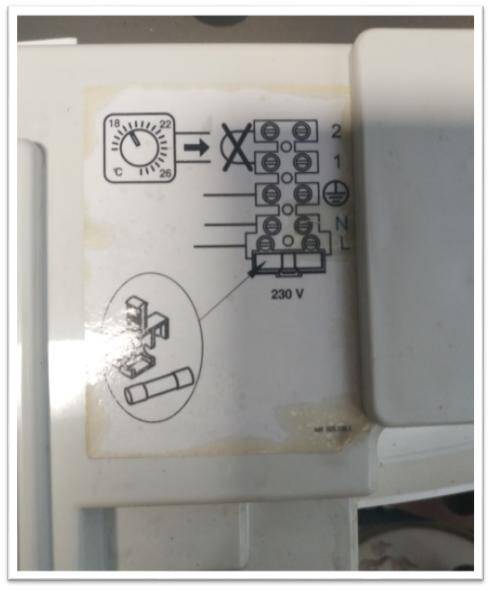

壁挂炉的接线说明

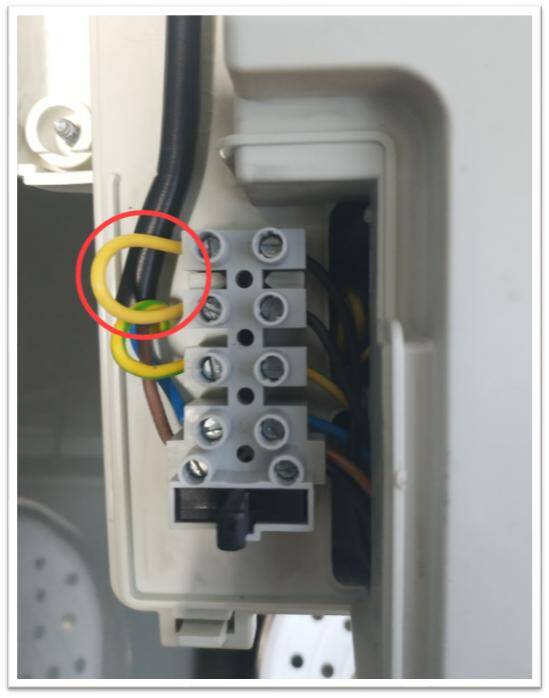

接线处

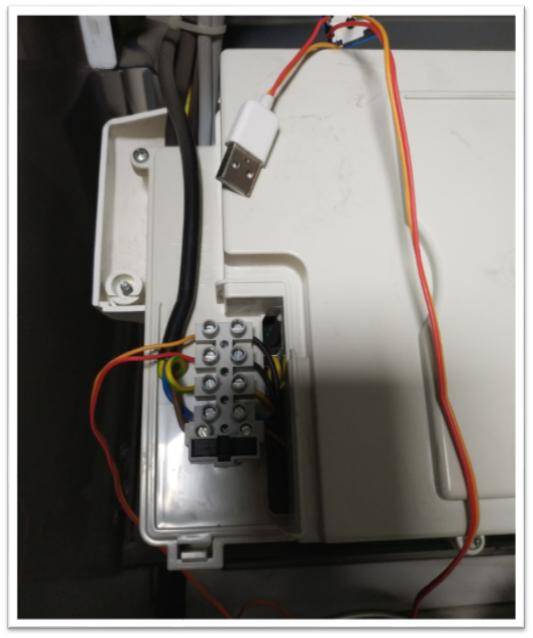

继电器接好示意图
第四步 连接USB端到WIFI智能插座
将USB公头端插入任意一款WIFI智能插座（这里使用的是小米的WIFI智能插座，50元左右）中，如果WIFI插座带有USB口，便可直接插入，如果不带则需准备一个USB充电头。另外最好对继电器进行绝缘处理，这里我使用的是3D打印的一个小盒子用来隔绝继电器，也可以简单的用绝缘胶布进行缠绕。
3D打印的封闭盒
智能插座加继电器
第五步 通电测试并设定工作模式
所有连接都完毕后，便可开始测试，正常情况下只要USB通电暖气壁挂炉便会开始启动暖气，USB断电则会停止。暖气壁挂炉可以保持在开启暖气的模式。
我设定的工作模式是早上7点半关闭暖气，下午5点启动暖气，这样每天回到家就能感受到温暖了。如果你有其他智能家居联动设备就可以实现智能温控了，例如米家的温度湿度感应器，当温度达到一定时关闭暖气，当温度低于一定时启动暖气，可以节约能源。下面是我的设置截图，仅供参考。
定时开关设定
智能联动设定截图
对文章里所提内容有不明白的可以评论留言，作者将会第一时间回复，本头条号将不定期更新分享智能家居应用心得以及米家智能场景联动。感兴趣的可以关注下，感谢您的浏览。
