autocad2007半透明渲染的使用技巧

　　半透明渲染效果图

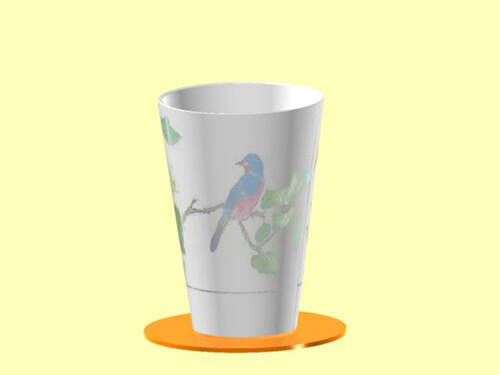

　　1、玻璃杯如要在杯外层纹理贴图，其杯里面宜为半透明材质，才能使图案清晰并不会出现案重叠乱图现象，下图就是这样作的。

cad半透明渲染效果图

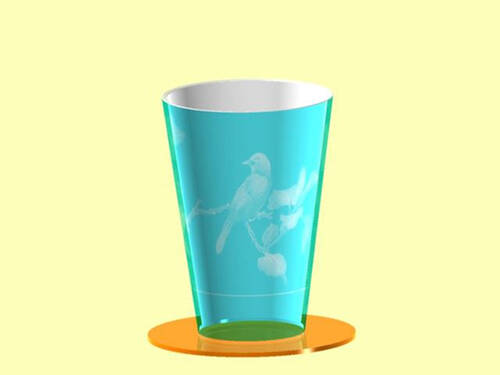

　　2、玻璃杯的凹凸贴图，其杯里面也宜为半透明材质，而反光度与折射值宜高。当既在纹理贴图附给彩色图片，又在凹凸贴图中附同样的图片，其渲染的凹凸贴图的效果就有彩色效果（如图所示）。如果不在纹理贴图中附给图片，那么凹凸贴图的图案颜色就与所附材质颜色相同（这种效果的渲染图在此从略）。

cad半透明渲染效果图

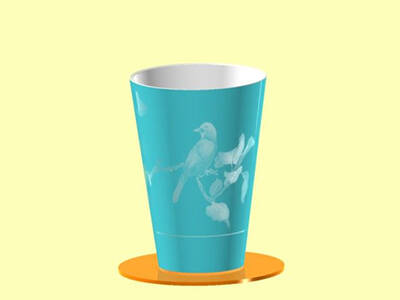

　　3、玻璃杯的不透明贴图：其反光度和折射值，直接影响渲染面颜色的变化，而不透明度则影响最大。如下图的反光度为65，折射1.182，不透明为100渲染的。

cad半透明渲染效果图

　　而下图的反光度、折射值相同但是不透明为0，颜色就变深了。

cad半透明渲染效果图

　　在此基础上，如果将折射值改变为0，则又可看到杯底和杯边的透视影子了（如图所示）。

cad半透明渲染效果图

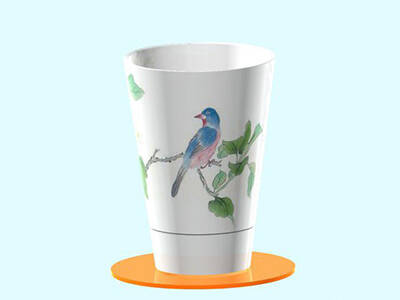

　　4、如果在在纹理贴图中输入光栅图，而又在不透明贴图中输入黑底色的不透明图片，那么既可反映杯面的颜色，又可反映纹理图片的彩色，但是没有原图片清晰，好像罩了一层雾面。如下图所示。

cad半透明渲染效果图
