AutoCAD2007快速绘制立体五角星的教程
发表于：2024-04-30 作者：创始人
编辑最后更新 2024年04月30日，在今天的AutoCAD2007三维制图教程中，我们将跟大家分享的是使用拉伸命令来快速绘制立体五角星的方法，而且只需要简单的几个步骤，那么，CAD2007如何应用拉伸命令实现这一操作呢？下面，一起来看看
在今天的AutoCAD2007三维制图教程中，我们将跟大家分享的是使用拉伸命令来快速绘制立体五角星的方法，而且只需要简单的几个步骤，那么，CAD2007如何应用拉伸命令实现这一操作呢？下面，一起来看看今天图文教程的具体内容！
AutoCAD2007快速绘制立体五角星的教程：

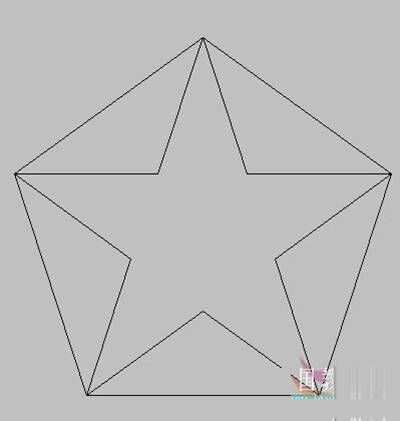

一、CAD中利用五边形角点连线的方式绘制五角形平面，修建后将五角星平面做成免域。
五角形平面
二、然后在五角星平面内侧以边的形式绘制五边形作为辅助图形。
五角形平面

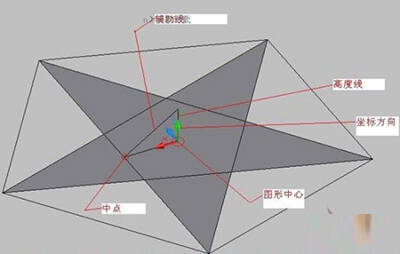

三、转到西南轴侧图，按图绘制辅助线，高度线高度自定，然后选择拉伸命令（命令行输入ext即可）选择五边形免域，输入角度时用鼠标捕图形中心点，和辅助线上图形中心点到辅助线的垂直点，输入高度时捕捉高度线的两个端点，至此完成（删掉多余的辅助线）
五角形平面

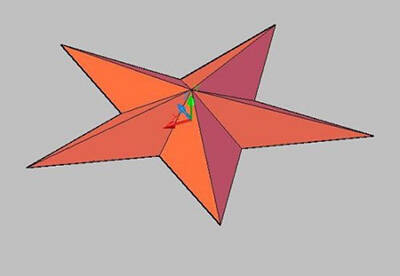

最终效果
立体五角星
用这个方法还可以绘制其他的立体图形。

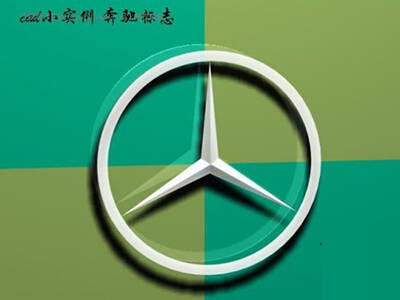

立体奔驰标志
