CAD2007三维制图教程：绘制立体羽毛球
发表于：2024-04-28 作者：创始人
编辑最后更新 2024年04月28日，在之前的CAD三维制图教程中，我们分享了不少制作立体物品的方法，比如：弹簧、彩色排球等等。在今天的AutoCAD2007教程，我们就来学习一下绘制立体、逼真的羽毛球的方法，下面，先来看看本次教程需要使
在之前的CAD三维制图教程中，我们分享了不少制作立体物品的方法，比如：弹簧、彩色排球等等。在今天的AutoCAD2007教程，我们就来学习一下绘制立体、逼真的羽毛球的方法，下面，先来看看本次教程需要使用到的主要cad命令是什么！
主要运用到CAD命令如下：
L线、REGION面域、RECTANG矩形、C圆、SPLINE样条线、REVOLVE旋转、M移动、ROTATE3D三维旋转、3DARRAY三维阵列、TORUS圆环。
最后效果图
羽毛球
cad绘制立体羽毛球的过程如下：

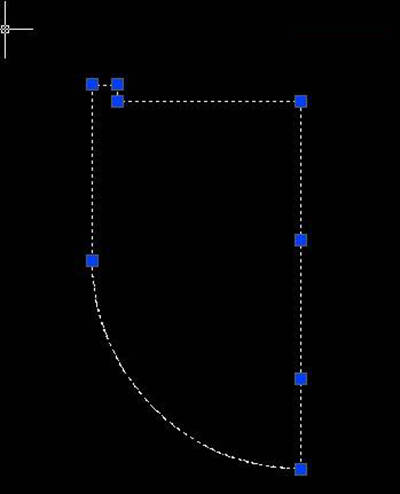

在CAD中按下图绘一个旋转面。
CAD
region创建面域，选择刚做好的图形！
CAD

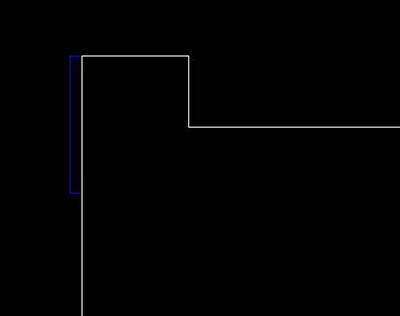

再在左边，绘一个小四边形，位置如图！
CAD

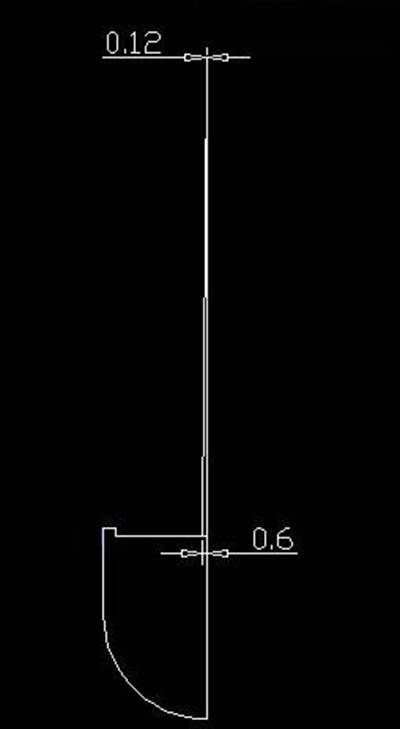

再绘羽毛杆旋转面，大小如图！上面小，下面大
CAD
