autocad2007界面布局与基本概念介绍

　　autocad2007界面布局与基本概念介绍：

　　教程思路

　　1.界面布局

　　2.基本概念

　　3.鼠标状态与对象选择

　　4.视图操作

　　一、autocad2007界面布局

　　安装AutoCAD2007后，初次启动软件后显示的默认界面如下图所示。

AutoCAD2007软件首次启动的默认界面

　　观察图1，图中标明了默认界面中各个基本功能面板的名称。在前期的绘图工作中，其中的一些面板是没有任何作用的，例如［图纸集管理器］和［工具选项］面板，因此可以将其关闭，将AutoCAD的绘图区完整的显示出来。

　　二、基本概念

　　在正式开始讲解AutoCAD的基础知识以前，首先简单介绍一些AutoCAD的基本概念。

　　1.工作空间

　　工作空间是指对绘图时所使用的工具和面板的定制，即根据不同用户个人习惯定义的工作环境。

　　AutoCAD中的工具或命令面板众多，要定制工作空间，首先需要了解哪些工具最为常用。对于室内建模来说，在AutoCAD中使用的工具相对较少，主要使用到以下几个工具栏。

　　01绘图工具--所有基础的图形，无论是矩形、圆形、线形等都由绘图工具实现，如下图所示。

绘图工具栏

　　02修改工具--对象的移动、旋转、缩放，甚至于镜像、偏移、阵列等操作都由修改工具实现，如图所示。

修改工具栏

　　03标注工具--顾名思义，就是在图纸上进行各种文字或图形标注，如下图所示。

标注工具栏

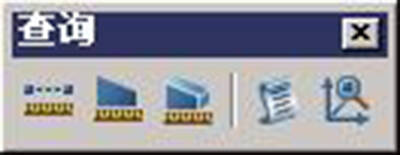

　　04查询工具--用于查询和提取两点间距、封闭图形的面积、质量特性等图形相关信息，如下图所示。

查询工具栏

　　TIPS

　　所有的工具栏，都可以在任何一个工具栏前端的双竖线上单击鼠标右键，在弹出的快捷菜单中选择打开。打开后的工具栏为浮动工具栏，可以将其拖曳到工作区的任意一边，当出现虚线显示的时候释放鼠标，便成为固定工具栏。

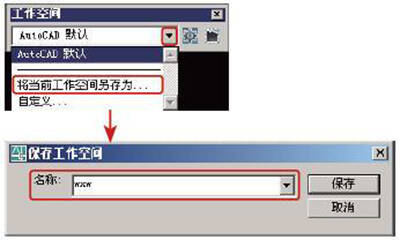

　　打开常用的工具栏后，根据个人习惯，将各工具栏固定在工作区的四周。对当前的工具栏布局满意后，单击［工作空间］面板上的黑色三角图标打开下拉菜单，选择［将当前工作空间另存为。。。］命令，在弹出的［保存工作空间］对话框中设置工作空间的名称，单击［保存］按钮。这样自定义的工作空间便被保存下来，以后即使关闭掉部分面板或布局被改变，只要在［工作空间］面板的下拉菜单中选择前面所保存的定制，AutoCAD的界面就会恢复成个人设置的工作空间，如图所示。

定制工作空间
