autocad2007三维建模教程：绘制立体小木梯
发表于：2024-04-28 作者：创始人
编辑最后更新 2024年04月28日，本题要画的是一个小木梯，在今天的AutoCAD2007三维建模教程中，我们将给大家演示一下制作立体的小木梯的方法。那么，用autocad2007如何进行立体小木梯的绘制呢？一起来看看今天的图文教程吧！
本题要画的是一个小木梯，在今天的AutoCAD2007三维建模教程中，我们将给大家演示一下制作立体的小木梯的方法。那么，用autocad2007如何进行立体小木梯的绘制呢？一起来看看今天的图文教程吧！需要说明的是：大家在练习的过程中，不要计较图中尺寸与实际生活中的实物有何差别等，主要是要学习autocad2007三维建模的步骤。

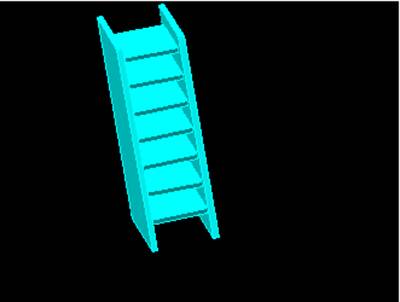

立体小木梯效果图：
立体小木梯效果图
autocad2007三维建模教程：绘制立体小木梯

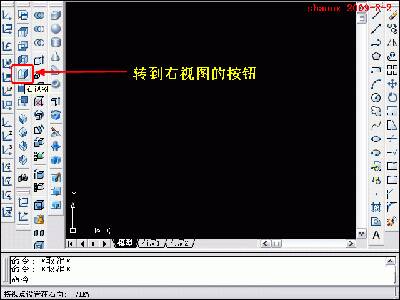

1、为了最终图形的样子以及绘制过程的方便，本题我们从右视图开始。打开CAD后，点击"右视图"按钮，进入到右视图界面。
cad2007三维建模

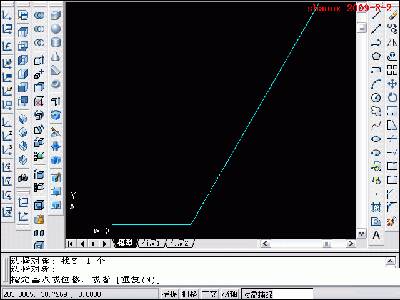

2、画一长100的水平底边和夹角为60度的斜线，斜线长度未知，可画稍长点，如400。
cad2007三维建模

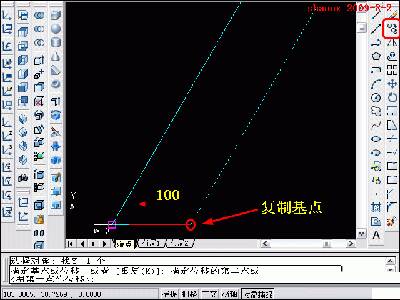

3、将斜线往左水平复制，距离为100，如下图所示。
cad2007三维建模

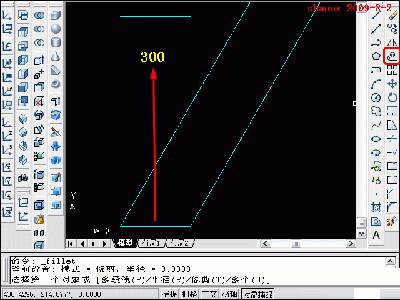

4、将长100的底边往上做偏移，偏移距离为100。
cad2007三维建模
5、用R=0，对两水平线及两斜线做圆角，圆角后的图形呈倾斜状的平行四边形。
cad2007三维建模
