AutoCAD2007三维建模教程：制作公告牌

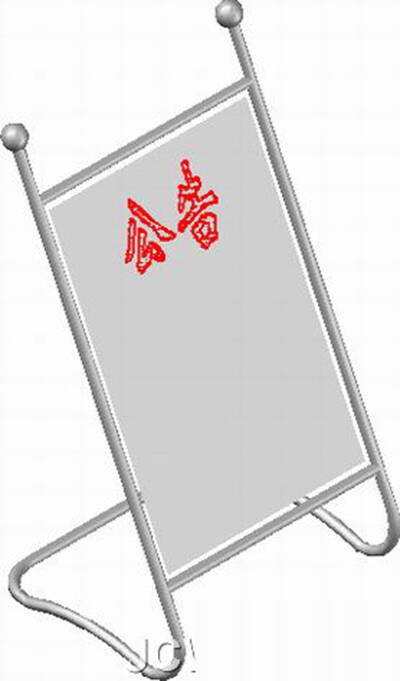

　　先来看看最终效果：

　　AutoCAD2007三维建模教程：制作公告牌的操作要点：

　　1、应用"拉伸"命令的"路径"选项;

　　2、灵活设置UCS。

　　3、应用视图转换。

　　AutoCAD2007三维建模教程：制作公告牌

　　1、首先，绘制侧面框架一。

　　（1）绘制框架的轮廓线。利用"PL"或"L"命令绘制轮廓线，两条线夹角可控制在65度。

　　（2）圆角连接框架。利用"F"命令，圆角两对象。

　　（3）在A和b1点两点之间作一圆弧，圆弧高度可如图所示。

　　（4）删掉下方的横线Ab1。

　　接下来，利用多段线的合并命令将以上对象合并为一个整体。

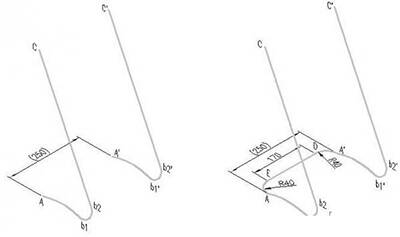

　　2、绘制另一侧的框架及底部框架。

　　（1）设置视图。单击"视图"工具栏的"东南等轴测"按钮，将视点设置为"东南等轴测"。

　　绕X轴旋转当前UCS，旋转角度为-90度。

　　（2）复制框架1，距离为250，得到框架2。效果如上图左所示。

　　（3）利用"PL"命令按图示尺寸绘制底部框架。

　　3、绘制上下部框架。

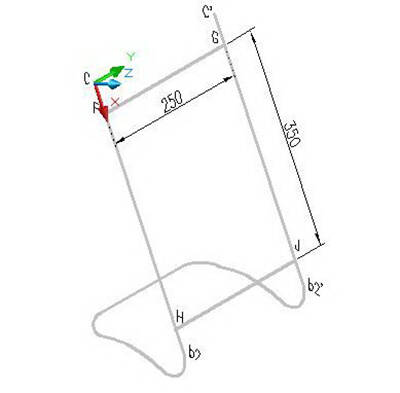

　　先设置视图。单击"视图"工具栏的"三点"按钮。单击点C指定坐标新原点，单击点b2指定X轴正向，单击点C'指定Y轴正向。

　　启用"直线"命令，指定点F的坐标50，0，0，输入距离250，得到直线FG。

　　同理，得到直线HJ。
