Excel2010甘特图如何绘制

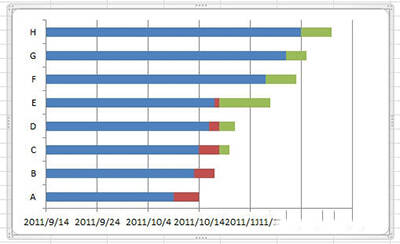

　　可能很多人都不知道，在Excel中，甘特图（Gantt Chart）又称横道图，它通过图示形象地表示特定项目的活动顺序与持续时间。据悉，在Excel 2003中，可用用自定义图表类型中的"悬浮的条形图"来快速绘制简单的甘特图，而在Excel 2007/2010中，没有现成的自定义图表类型可用，但通过堆积条形图同样可以轻松实现。那么，excel2010甘特图怎么绘制？

Excel2010

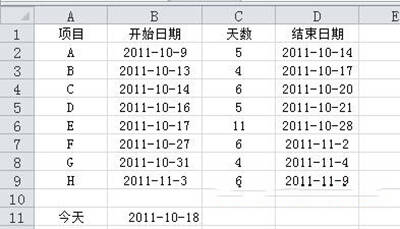

　　如果目前该工程正在进行中，可在B11单元格中输入当前日期，如公式：

　　添加辅助列

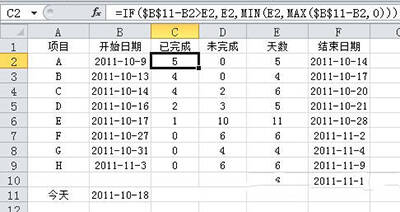

　　1、在数据区域原C列左侧插入两列，分别表示以B11单元格中日期为当前进度的各项目已完成和未完成的天数。如图所示，插入两空列后，在C2单元格中输入公式：

　　=IF（$B$11-B2》E2，E2，MIN（E2，MAX（$B$11-B2，0）））

　　2、向下填充公式至C9单元格，该公式获取已完成的天数。在D2中输入：

　　=E2-C2

　　3、向下填充至D9单元格，该公式获取未完成的天数。

Excel2010

　　插入堆积条形图

　　1、选择数据区域中的某个单元格，在功能区中选择"插入→条形图→堆积条形图"，在插入的图表中删除图例，然后在"图表工具-设计"选项卡中选择"选择数据"，弹出"选择数据源"对话框，分别选择不需要的"天数"和"结束日期"系列，单击"删除"按钮删除这两个系列后确定，这时图表如下图：

Excel2010
