ug怎样画齿轮 ug齿轮画法的视频教程

发表于：2024-05-01 作者：创始人

编辑最后更新 2024年05月01日，在今天的教程中，我们就给大家分享一下用ug画齿轮的简单方法，这个教程之需要4个步骤就可以画出非常漂亮的齿轮了，如果您对这个教程还不是很满意的话，我们也为您整理了一个ug齿轮画法的视频，让您学习到更复杂

　　在今天的教程中，我们就给大家分享一下用ug画齿轮的简单方法，这个教程之需要4个步骤就可以画出非常漂亮的齿轮了，如果您对这个教程还不是很满意的话，我们也为您整理了一个ug齿轮画法的视频，让您学习到更复杂的ug齿轮画法。下面看一下具体内容！

ug齿轮画法

　　推荐：ug4.0软件下载

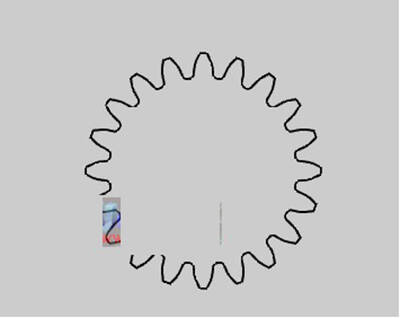

　　我们知道，在NX的GC工具箱中，可以使用齿轮工具来建立参数化的齿轮。在对建立完成的齿轮进行工程图绘制时，齿轮的轮廓会完整的显示在图纸上，如上图所示。

　　但是在国标中，我们画齿轮时一般都会使用齿轮的简化画法，即使用分度圆来表示一个齿轮的外形，如下图所示。

ug齿轮画法

　　下面我们来介绍一下如何制作齿轮的简化图。

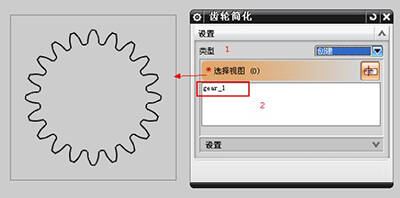

　　首先，使用基本视图命令将齿轮的视图建立出来，然后选择"GC工具箱"-"齿轮"-"齿轮简化画法"功能，如下图，选择之前建立的视图，并在白色框框中选中齿轮。

ug齿轮画法

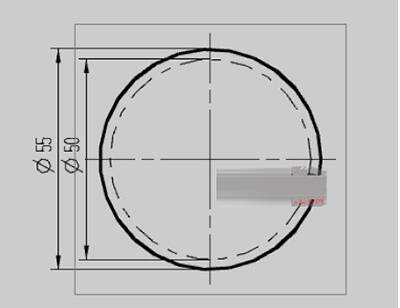

　　最后，该视图就会变为齿轮的简化视图，最终效果如下图所示。

ug齿轮画法

　　ug齿轮画法视频教程：
